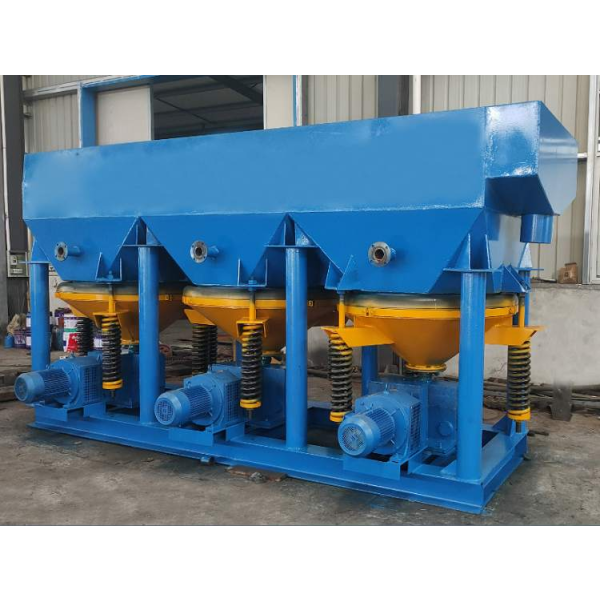

diga a onde dentate

Panoramica del prodotto

Il jigger a onda dente di sega è una delle attrezzature principali nel campo della moderna separazione gravitazionale. Supera le limitazioni tecniche della tradizionale macchina di selezione e raggiunge un'elevata efficienza di selezione e un alto tasso di recupero grazie all'innovativa curva di pulsazione a dente di sega. Con una grande capacità di lavorazione e un'ampia gamma di dimensioni di selezione, questa apparecchiatura è particolarmente adatta per la selezione di minerali non ferrosi, ferrosi e non metallici, in particolare per la selezione di minerale di manganese, barite, minerale di ferro e altri minerali con prestazioni eccellenti.

Principio di funzionamento e innovazione tecnica

• Difetti della macchina tradizionale: l'apparecchiatura tradizionale adotta un azionamento circolare eccentrico, che genera una curva di pulsazione sinusoidale, e la velocità dell'acqua in salita e in discesa e il tempo di azione sono sostanzialmente gli stessi, il che non favorisce l'efficace allentamento del letto e la stratificazione dei minerali in base al peso specifico e limita gli indici di selezione.

• Sfruttamento tecnico dell'onda a dente di sega: questa apparecchiatura è stata progettata in base alla legge teorica di stratificazione del letto di segatura e produce una curva di pulsazione a dente di sega, che realizza:

  • Flusso d'acqua in rapida ascesa e breve tempo: impatto rapido, che fa sì che lo strato del letto si allenti rapidamente.

  • Flusso d'acqua lento e discendente e tempo lungo: crea condizioni di stratificazione sufficienti, facilita l'effetto di inalazione e consente alle particelle minerali pesanti di depositarsi completamente.

• Vantaggi: questo modello di pulsazione asimmetrica migliora notevolmente l'effetto di selezione, aumentando il tasso di recupero di Sn del 3,01% e di W del 5,5% rispetto alla macchina ad onde sinusoidali, riducendo al contempo il consumo di acqua del 30%-40%.

Vantaggi e caratteristiche del prodotto

1. Alta efficienza di selezione: la curva di pulsazione a onda dente di sega ottimizza l'allentamento e la stratificazione del letto, con conseguente aumento del rapporto di arricchimento e del tasso di recupero.

2. Potente capacità di lavorazione: l'apparecchiatura ha una grande capacità di lavorazione e un'ampia gamma di dimensioni di alimentazione (fino a 30 mm).

3. Significativo risparmio energetico e tutela dell'ambiente: la quantità di acqua da reintegrare sotto il vaglio è inferiore del 30%-40% rispetto a quella delle apparecchiature tradizionali, con un basso consumo energetico e un ingombro ridotto.

4. Funzionamento e regolazione flessibili: la corsa può essere comodamente regolata, grazie al motore elettromagnetico di regolazione della velocità, che consente di regolare in modo continuo la corsa per adattarla alle diverse proprietà del minerale.

5. Manutenzione semplice e affidabile: struttura ragionevole, funzionamento stabile, facilità di installazione, funzionamento e manutenzione.

6. Ampia gamma di applicazioni: adatto per oro alluvionale, stagno, tungsteno, piombo, zinco, ferro, manganese, barite, carbone e altri minerali.

Aree di applicazione tipiche

• Minerali metallici: minerali di stagno, tungsteno, piombo e zinco, oro alluvionale, ferro, manganese, ecc.

• Minerali non metallici: barite, fluorite, carbone, ecc.

• Metalli rari: ilmenite, diamante, ecc.

• Recupero ambientale: recupero di componenti preziosi da scorie e sterili.

Parametri tecnici

Nota: I parametri sopra riportati sono quelli di alcuni modelli e la corsa e i tempi di corsa sono regolabili. Un programma tecnico più dettagliato può essere fornito in base alle esigenze del cliente.
