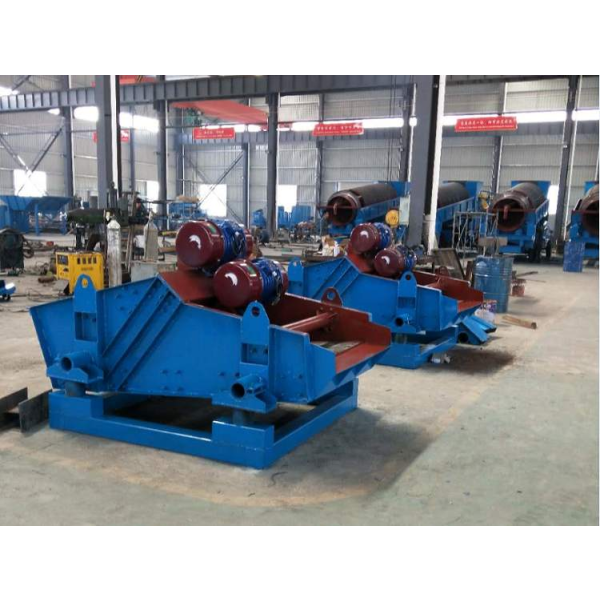

Panoramica del prodotto
Lo schermo di disidratazione è un'efficiente apparecchiatura di vagliatura che viene utilizzata professionalmente per la disidratazione, la deslimazione e la mediazione dei materiali. Adotta una tecnologia di vibrazione autosincrona a doppio motore matura, con una grande capacità di movimentazione, un buon effetto di disidratazione, un funzionamento stabile, una facile manutenzione e altre caratteristiche eccezionali, ampiamente utilizzate nell'impianto di sabbia e ghiaia per il lavaggio della sabbia, nel recupero dei fanghi di carbone nell'impianto di lavorazione del carbone, nello scarico a secco degli sterili nell'impianto di lavorazione dei minerali e in altre operazioni chiave; è l'attrezzatura principale per ottenere il recupero delle risorse e la produzione di protezione ambientale.
Struttura centrale e principio di funzionamento
L'apparecchiatura è composta da un cassetto di vagliatura, un motore di vibrazione, un sistema di supporto a molle di gomma e una rete di vagliatura. I due motori di vibrazione effettuano una rotazione inversa autosincrona, generando una forte forza di eccitazione direzionale e costringendo il materiale sulla superficie del vaglio a vibrare e ad avanzare ad alta frequenza. In questo processo, l'acqua e le particelle di fango fine vengono separate rapidamente attraverso i fori del vaglio sotto l'azione della gravità e della forza di vibrazione, mentre le particelle grossolane disidratate vengono scaricate dall'estremità della superficie del vaglio, realizzando così un'elevata efficienza di disidratazione e classificazione.
Vantaggi e caratteristiche tecniche
-
Design ad alta efficienza di disidratazione:
-
La piastra di vagliatura adotta un'esclusiva disposizione con inclinazione anteriore di 5° e posteriore di 45°, con pre-disidratazione nella sezione anteriore e disidratazione forzata nella sezione posteriore, per un'efficienza di disidratazione estremamente elevata.
-
La specifica del foro del vaglio può essere selezionata in modo flessibile in base alle caratteristiche del materiale (come la dimensione delle particelle e la viscosità) per ottenere il miglior effetto di disidratazione.
-
Funzionamento fluido e affidabile:
-
Tecnologia autosincrona a doppio motore, senza necessità di sincronizzazione forzata degli ingranaggi, funzionamento regolare e bassa rumorosità.
-
Adozione di uno smorzamento a molla in gomma di alta qualità, che assorbe efficacemente le vibrazioni dell'apparecchiatura, impatto ridotto sulle fondamenta, installazione senza fondamenta complesse.
-
Struttura robusta e durevole:
-
Il cassonetto è realizzato in lamiera d'acciaio ispessita, la piastra laterale è dotata di una struttura a nervature di rinforzo, la rigidità complessiva è forte e può sopportare grandi carichi di vibrazioni.
-
La piastra di vagliatura in poliuretano o acciaio inox è opzionale, resistente all'usura, alla corrosione e a lunga durata.
-
Il rigoroso processo di saldatura e il controllo di qualità garantiscono un funzionamento affidabile a lungo termine dell'apparecchiatura.
Tabella dei parametri tecnici
| Modello |
Dimensioni del vaglio (L×L m) |
Potenza del motore (kW×2) |
Capacità di lavorazione (m³/h) |
Peso (kg) |
| TS0720 |
0.7 × 2.0 |
0.75 × 2 |
5 - 10 |
800 |
| TS0920 |
0.9 × 2.0 |
1.1 × 2 |
10 - 20 |
1200 |
| TS1020 |
1.0 × 2.0 |
1.5 × 2 |
10 - 30 |
1600 |
| TS1225 |
1.2 × 2.5 |
2.2 × 2 |
50 - 80 |
2100 |
| TS1530 |
1.5 × 3.0 |
3.0 × 2 |
100 - 120 |
3200 |
Nota: La capacità sopra indicata è un valore di riferimento per materiali convenzionali, a seconda della natura del materiale, della concentrazione e della configurazione del vaglio.
Aree di applicazione tipiche
-
Industria degli aggregati di sabbia e ghiaia: operazione di disidratazione finale della sabbia del meccanismo e della sabbia lavata, controllando efficacemente il contenuto d'acqua della sabbia finita.
-
Settore della lavorazione del carbone: recupero di particelle fini di carbone dall'acqua dei fanghi di carbone, realizzazione del riciclo a circuito chiuso e utilizzo delle risorse dell'acqua dei fanghi di carbone.
-
Linea di produzione per il trattamento dei minerali: disidratazione e scarico a secco degli sterili, per realizzare l'uso delle risorse degli sterili o lo stoccaggio sicuro, riducendo l'inquinamento ambientale.
-
Altri campi: disidratazione, deslimazione e demescolamento di sabbia di quarzo, sabbia di quarzo, scorie metallurgiche e altri materiali.
Suggerimenti per la selezione del modello
-
In base alla capacità di lavorazione: scegliere il modello appropriato in base alla richiesta di capacità di lavorazione oraria, si consiglia di lasciare il 10%-20% della capacità di riserva.
-
In base alle caratteristiche del materiale:
-
Per i materiali abrasivi (come scorie, minerali di ferro) si consiglia di utilizzare una piastra di vagliatura in poliuretano.
-
La piastra di vagliatura in acciaio inox può essere utilizzata in ambienti corrosivi o con requisiti di pulizia elevati.
-
Condizioni di lavoro speciali: in base alle esigenze dell'utente, è possibile personalizzare le dimensioni dei fori di vagliatura, l'inclinazione della piastra di vagliatura o il materiale, al fine di adattarsi perfettamente al processo specifico.
Garanzia di qualità e servizio
-
Test rigorosi: ogni unità viene sottoposta a test a vuoto e di carico prima di lasciare la fabbrica, per garantire che le prestazioni siano all'altezza degli standard.
-
Garanzia affidabile: i componenti chiave (ad es. cassette di vagliatura, motori vibranti) sono coperti da una garanzia di 12 mesi.
-
Assistenza tecnica: fornisce una gamma completa di assistenza tecnica professionale, dalla pianificazione del sito alla guida all'installazione, fino all'ottimizzazione della messa in servizio.
-
Servizio personalizzato: supporto alla personalizzazione non standard per soddisfare le esigenze individuali di siti e materiali speciali.
