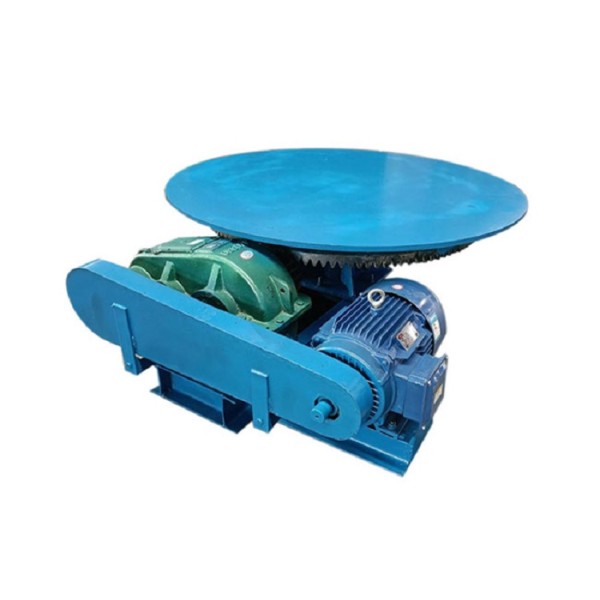

Panoramica dell'alimentatore a dischi
Il dosatore a dischi della serie ZC è un'apparecchiatura di alimentazione continua e uniforme utilizzata per trattare materiali in polvere, granulari e piccoli grumi. Grazie all'azione sinergica di un disco rotante e di un raschiatore fisso, raggiunge un controllo preciso della quantità di alimentazione e diventa il dispositivo di alimentazione chiave in molti processi industriali, grazie al suo funzionamento stabile, alla regolazione flessibile e alle forti caratteristiche di resistenza al carico.
L'apparecchiatura è disponibile in due modelli: il tipo aperto è adatto per materiali secchi e sciolti; il tipo chiuso è progettato appositamente per materiali ad alto contenuto di fango, alta umidità e forte viscosità, in grado di prevenire efficacemente la polvere e l'attaccamento alle pareti. È ampiamente utilizzato negli impianti di lavorazione dei minerali, nelle fonderie, nei cementifici, nelle miniere di sabbia e nelle fonderie meccanizzate e viene solitamente installato sotto la tramoggia per alimentare i materiali in modo uniforme al processo successivo.
Principio di funzionamento dell'alimentatore a dischi
-
Accumulo di materiale: il materiale sfuso entra nel cilindro di ricezione dalla tramoggia superiore e si accumula sulla superficie del disco rotante lungo la parete del cilindro grazie al proprio peso.
-
Regolazione preliminare: regolando lo spazio tra il manicotto e il disco, è possibile controllare l'angolo naturale di impilamento del materiale sulla superficie del disco, influenzando così inizialmente la quantità di materiale da alimentare.
-
Raschiatura e alimentazione: il disco ruota a velocità costante azionato dal dispositivo di azionamento e i materiali ammassati sulla superficie del disco vengono bloccati e raschiati via dal disco dal raschiatore di scarico fisso e cadono nella tramoggia di ricezione sottostante.
-
Controllo preciso: regolando lo spazio tra il raschiatore di scarico e il disco o modificando la velocità di rotazione del disco, è possibile ottenere un controllo preciso e flessibile della quantità di alimentazione.
Percorso di trasmissione: motore → ruota a cinghia → riduttore a vite senza fine → rotazione del disco.
Vantaggi e caratteristiche principali del dosatore a dischi
| Vantaggi delle prestazioni |
Vantaggi della struttura e del funzionamento |
| Alimentazione uniforme e stabile: il disco rotante garantisce un flusso di materiale continuo e privo di pulsazioni, assicurando un funzionamento stabile dei processi successivi. |
✅ Regolazione flessibile e precisa: il volume di alimentazione può essere controllato con facilità e precisione regolando l'altezza del manicotto e la posizione del raschiatore senza fermare la macchina. |
| ✅ Ampio campo di applicazione: può trattare un'ampia gamma di materiali, dalla polvere ai piccoli grumi (fino a 50 mm ), come minerali, scorie, calcare, argilla e così via. |
✅ Struttura semplice e robusta: design strutturale semplice, grande capacità portante, funzionamento regolare e affidabile, forte adattabilità alle condizioni di lavoro più difficili. |
| ✅ Buona tenuta (tipo chiuso): il modello chiuso può controllare efficacemente la polvere, adatto a materiali viscosi e multiumidi. |
✅ S emplicità di funzionamento e manutenzione: funzionamento semplice e fluido; manutenzione giornaliera ridotta e costi di manutenzione contenuti. |
| Alta efficienza e risparmio energetico: bassa resistenza di funzionamento, basso consumo energetico e notevole effetto di risparmio energetico. |
Installazione comoda: può essere sospeso e installato sotto la tramoggia, con ingombro ridotto e layout flessibile. |
Tabella dei parametri tecnici principali dell'alimentatore a dischi della serie ZC
| Modello |
Diametro del disco (mm) |
Velocità di rotazione del disco (r/min) |
Granularità massima di alimentazione (mm) |
Capacità di alimentazione (t/h) |
Potenza del motore (kw) |
Peso (kg) |
| ZC300 |
ZC300 |
10 |
20 |
≤ 3.6 |
0.75 |
115 |
| ZC800 |
800 |
9 |
20 |
≤ 8.0 |
1.1 |
195 |
| ZC1000 |
1,000 |
9 |
20 |
≤ 12 |
1.5 |
263 |
| ZC1200 |
1200 |
7 |
20 |
≤ 18 |
1.5 |
1.5 |
| ZC1500 |
1500 |
7 |
20 |
≤ 22 |
3 |
755 |
| ZC2000 |
2000 |
6 |
20 |
≤ 80 |
(Y132S-4, circa 5,5kW) |
- ≤ 80 (Y132S-4, circa 5kW) |
Nota: la capacità di alimentazione può variare in base alle caratteristiche del materiale (densità, umidità, fluidità) e allo stato di regolazione; la tabella rappresenta il valore massimo di riferimento. La potenza del motore zc2000 è pari a circa 5,5 kW in base al modello.
Scenari di applicazione
-
Impianti di lavorazione/fusione di minerali: alimentazione uniforme dei materiali a mulini a sfere, frantoi, ecc.
-
Cementificio: alimentazione di mulini per materie prime, mulini per cemento o macchine per imballaggio.
-
Industria chimica/metallurgica: trasporto di materie prime come calcare, gesso, scorie, ecc.
-
Fonderia: alimentazione quantitativa di sabbia stampata.
-
Qualsiasi processo che richieda un'alimentazione continua, uniforme e regolabile.
Il dosatore a dischi della serie ZC è un'apparecchiatura di alimentazione volumetrica classica, affidabile ed economica. Non è il dosatore di pesatura più avanzato, ma la sua impareggiabile semplicità, affidabilità e adattabilità ai materiali più difficili lo hanno reso insostituibile in molti settori industriali. Per le applicazioni che richiedono un'alimentazione stabile, regolabile e continua senza requisiti estremi di precisione, il dosatore a dischi è sempre una scelta ottimale ed economica.
