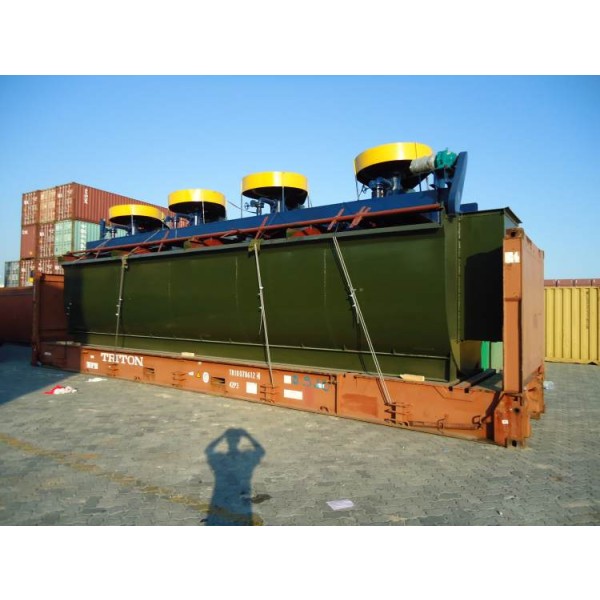

Unità di flottazione di tipo XCF-KYF (tipo ad agitazione meccanica aerata) Panoramica del prodotto
L'unità di flottazione XCF-KYF è una soluzione di flottazione efficiente dal punto di vista energetico per i moderni impianti di trattamento dei minerali su larga scala, che consiste nella macchina di flottazione XCF (fango autoassorbente) e KYF (alimentazione a corrente continua). L'unità adotta un innovativo serbatoio a forma di "U" e un design della girante a cono di grande diametro a bassa velocità, realizzando un flusso semplice con configurazione orizzontale e senza bisogno di pompe per la schiuma. Presenta notevoli vantaggi, come la grande capacità di trattamento, il basso consumo energetico, il basso consumo di sostanze chimiche, la facilità di funzionamento e di manutenzione, ecc. che la rendono la scelta ideale per le operazioni di sgrossatura e spazzatura negli impianti di lavorazione dei minerali su larga scala.
Principio di funzionamento sinergico dell'unità
L'unità XCF-KYF raggiunge un'elevata efficienza grazie al perfetto coordinamento dei due tipi di serbatoio:
-
Aspirazione e avvio del fango: la macchina di flottazione del tipo XCF come serbatoio di aspirazione, con la sua struttura unica della girante, può auto-assorbire il fango e la schiuma dello stadio precedente senza la necessità di configurare pompe per la schiuma, in modo da avviare il flusso orizzontale dell'intero circuito di flottazione.
-
Aerazione e cernita: la macchina di flottazione di tipo KYF come serbatoio DC si affida all'aria a bassa pressione fornita da una soffiante esterna, che viene alimentata uniformemente attraverso il dispersore d'aria intermedio. La girante a cono di grande diametro effettua una forte miscelazione, generando un gran numero di bolle d'aria microfini per ottenere una separazione efficiente dei minerali.
-
Trasporto del liquame minerale: il liquame minerale scorre naturalmente nell'unità grazie alla differenza di livello del liquido formata dalla configurazione orizzontale, con un flusso regolare e un consumo energetico estremamente ridotto.
-
Raccolta della schiuma: la schiuma mineralizzata viene costantemente raschiata dal meccanismo di raschiamento per ottenere il prodotto concentrato.
Vantaggi del nucleo del prodotto
| Vantaggi strutturali e di flusso |
Prestazioni e vantaggi economici |
| Design sinergico originale: XCF autoadescante e KYF DC si completano a vicenda, formando un circuito senza pompa ad alta efficienza. |
Significativo effetto di risparmio energetico: il design della girante a bassa velocità e di grande diametro consente di risparmiare il 30-50% di energia rispetto alla macchina di flottazione tradizionale. |
| " Corpo del serbatoio a forma di U: buona circolazione del liquame, che impedisce efficacemente il deposito di sabbia e l'accumulo di minerale. |
Basso consumo di prodotti chimici: l'eccellente circolazione del fango e le prestazioni di dispersione dell'aria consentono di risparmiare il 10-15% di prodotti chimici. |
| Configurazione orizzontale: flusso semplice, configurazione compatta dell'impianto e basso investimento di capitale. |
Enorme capacità di trattamento: grande volume del singolo serbatoio, particolarmente adatto per i moderni impianti di trattamento del minerale su larga scala. |
| Sistema di giranti ad alta efficienza: girante a cono + rotore a pale corte, forte forza di miscelazione, bassa usura e lunga durata. |
Alto tasso di recupero: il livello stabile del fango e l'aerazione uniforme garantiscono un alto tasso di recupero della separazione. |
| Senza pompa a schiuma: il serbatoio XCF è autoadescante per il liquame, eliminando completamente l'alto tasso di guasti della pompa a schiuma e i relativi costi di manutenzione. |
Funzionamento stabile: alto grado di automazione, facilità di funzionamento e controllo, funzionamento molto affidabile. |
Tabella dei parametri tecnici della macchina di flottazione di tipo XCF (serbatoio di inalazione)
| Modello |
Volume effettivo (m³) |
Capacità di lavorazione (m³/min) |
Diametro della girante (mm) |
Velocità della girante (r/min) |
Volume massimo di riempimento (m³/m²-min) |
Potenza del motore di miscelazione (kw) |
Peso del singolo serbatoio (kg) |
| XCF-1 |
1 |
0.2 - 1.0 |
400 |
358 |
2.0 |
5.5 |
1154 |
| XCF-2 |
2 |
0.4 - 2.0 |
470 |
331 |
2.0 |
7.5 |
1659 |
| XCF-3 |
3 |
0.6 - 3.0 |
540 |
540 266 |
2.0 |
11 |
2259 |
| XCF-4 |
4 |
1.2 - 4.0 |
620 |
215 |
2.0 |
15 |
2669 |
| XCF-8 |
8 |
3.0 - 8.0 |
720 |
185 |
2.0 |
22 |
4435 |
| XCF-16 |
16 |
4.0 - 16.0 |
860 |
160 |
2.0 |
37 |
6568 |
| XCF-24 |
24 |
4.0 - 24.0 |
950 |
153 |
2.0 |
45 |
8000 |
| XCF-38 |
38.0 - 38.0 |
10.0 - 38.0 |
1050 |
148 |
2.0 |
45 |
11000 |
| XCF-40 |
40 |
10.0 - 38.0 |
1050 |
138 |
2.0 |
55 |
17500 |
| XCF-50 |
50 |
10.0 - 45.0 |
1120 |
110 |
2.0 |
75 |
22000 |
| XCF-70 |
70 |
13.0 - 50.0 |
1200 |
103 |
2.0 |
90 |
26200 |
*Nota: i parametri del serbatoio CC di tipo KYF sono solitamente abbinati al serbatoio XCF con le stesse specifiche in termini di girante e potenza per garantire un flusso regolare. La potenza del motore del raschiatore è solitamente di 1,1-1,5 kW e la soffiante è un'apparecchiatura di supporto esterna, che deve essere selezionata separatamente in base al volume di riempimento totale dell'unità e la pressione dell'aria deve essere ≥ al valore della "pressione dell'aria della soffiante" del modello corrispondente. *Aree di applicazione principali
Principali aree di applicazione
-
Grandi impianti di trattamento di minerali metallici non ferrosi: sgrossatura e spazzatura di rame, piombo, zinco, molibdeno e altri minerali.
-
Selezione di minerali di metalli ferrosi: operazione di flottazione di minerali di ferro e manganese.
-
Selezione di minerali non metallici: fluorite, fosforite, potassa, barite, ecc.
-
Flottazione di minerali di metalli preziosi: recupero di minerali d'oro e d'argento.
Assistenza professionale
Forniamo ai clienti una gamma completa di servizi abbinati all'unità:
-
Progettazione del processo e configurazione dell'unità: in base alla natura del minerale e ai requisiti di capacità, forniamo lo schema di proporzionamento ottimale dei serbatoi XCF e KYF e la progettazione del processo.
-
Installazione e messa in servizio: ingegneri esperti sono responsabili dell'installazione e della messa in servizio in loco per garantire che l'unità raggiunga le migliori prestazioni.
-
Valutazione e ottimizzazione del risparmio energetico: fornire un'analisi professionale del consumo energetico per aiutare i clienti a massimizzare i vantaggi del risparmio energetico.
-
Fornitura di parti di ricambio: fornitura a lungo termine di girante, statore, dispersore d'aria e altre parti di usura originali per garantire un funzionamento stabile a lungo termine dell'apparecchiatura.
L'unità di flottazione di tipo XCF-KYF rappresenta la direzione dell'alta efficienza e del risparmio energetico nell'attuale tecnologia di flottazione e il suo design intelligente combina i vantaggi dei due tipi di serbatoio in uno solo, portando ai clienti notevoli vantaggi operativi e di costo. Scegliere l'unità XCF-KYF è una scelta saggia per costruire un impianto di trattamento minerario moderno, intelligente e a basso costo.
