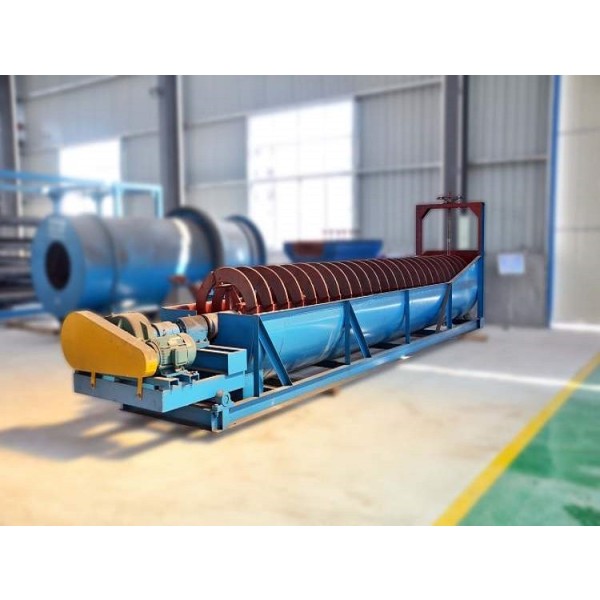

Il classificatore a spirale è un'apparecchiatura di classificazione meccanica tradizionale, ampiamente utilizzata nell'impianto di lavorazione dei minerali e nel mulino per formare un sistema di macinazione a circuito chiuso; il ruolo principale si basa sulla differenza di velocità di decantazione delle particelle minerali nel liquido, i prodotti della macinazione sono separati in trabocco (prodotti fini qualificati) e sabbia di ritorno (prodotti grossolani non qualificati).
La sua funzione principale è quella di sollevare meccanicamente e riportare la sabbia grossolana sedimentata al mulino per una nuova macinazione mediante lame a spirale, consentendo al contempo di scaricare la qualità fine come overflow nella successiva operazione di cernita. Oltre a essere utilizzato principalmente come pre-selezione e controllo della classificazione, può essere utilizzato anche per il lavaggio, la deslimazione e la disidratazione di minerali contenenti argilla.
Grazie alla sua struttura semplice, alla praticità di funzionamento, all'affidabilità del lavoro e all'ampio angolo di inclinazione del serbatoio di classificazione che facilita il collegamento con il mulino a flusso automatico, è il tipo di classificatore meccanico più utilizzato.
1. Composizione della struttura:
Scivolo rettangolare inclinato: l'angolo di inclinazione del fondo dello scivolo è generalmente di 12°~18,5° e il fondo è semicircolare.
Albero a spirale: 1 o 2 alberi longitudinali sono installati nel canale e gli alberi sono continuamente dotati di lame a spirale. Le lame della doppia spirale sono progettate per ruotare verso l'esterno.
Meccanismo di trasmissione: situato all'estremità superiore dell'apparecchiatura, aziona la rotazione dell'albero a spirale.
Dispositivo di sollevamento: situato sul telaio all'estremità inferiore della vasca, può sollevare l'albero a spirale quando si ferma per evitare che il minerale seppellisca le lame a spirale e può anche regolare lo spazio tra le lame e il fondo della vasca.
2. principio di funzionamento:
Il liquame viene alimentato dal lato del corpo della vasca. Nella parte inferiore della vasca si forma un'area di decantazione e classificazione:
Particelle grossolane: velocità di decantazione rapida, affondano sul fondo della vasca, vengono spinte in cima allo scivolo inclinato dalla lama a spirale rotante, quindi scaricate dopo la disidratazione durante il trasporto e restituite al mulino come sabbia di macinazione per la macinazione.
Particelle fini: velocità di sedimentazione lenta, troppo tardi per depositarsi, trasportate dal flusso superficiale del liquame, scaricate attraverso lo stramazzo di tracimazione alla fine del canale, diventano prodotti di tracimazione e vengono inviate al successivo processo di lavorazione.
In base all'altezza dello stramazzo (cioè l'altezza del livello del liquido di classificazione), il classificatore a spirale può essere suddiviso in tre tipi:
| Tipo | Caratteristiche | Scena applicabile | Dimensione della classificazione |
|---|---|---|---|
| Classificatore a spirale a stramazzo alto | Lo stramazzo è più alto del centro dell'albero a spirale all'estremità inferiore, ma più basso del bordo superiore delle pale a spirale. La lunghezza della superficie liquida classificata non è grande e la superficie liquida è leggermente agitata dalle lame a spirale. | Adatto per la classificazione di grani grossi, è il tipo più comunemente usato. | Sopra 0,15 mm |
| Classificatore a spirale a immersione (sommerso) | La lama a spirale inferiore è completamente sommersa sotto la superficie del liquido. L'area di classificazione è ampia e liscia e l'agitazione è ridotta. | Adatto per la classificazione di grani fini, con un'elevata produttività di trabocco. | Sotto 0,15 mm |
| Classificatore a spirale di tipo a basso stramazzo | Il livello del liquido è inferiore al cuscinetto a spirale inferiore. La superficie del liquido è molto piccola, con un forte effetto di agitazione. | Non viene utilizzato per la classificazione, ma soprattutto per il lavaggio di sabbia e ghiaia contenenti fango. | -Classificatore a spirale |
Il classificatore a spirale è un'apparecchiatura di classificazione classica e affidabile, il cui vantaggio principale è la capacità di trasportare e riportare meccanicamente i sedimenti a grana grossa in un efficiente ciclo a circuito chiuso con la macchina di macinazione. Anche se negli ultimi anni tende a essere sostituito dall'idrociclone in alcune aree di applicazione, le sue caratteristiche di stabilità, semplicità di funzionamento e assenza di pressione aggiuntiva gli conferiscono ancora un ruolo insostituibile in molti impianti di trattamento dei minerali, soprattutto nel trattamento dei materiali più grossolani o nella necessità di effettuare contemporaneamente la deslimazione e la disidratazione.
